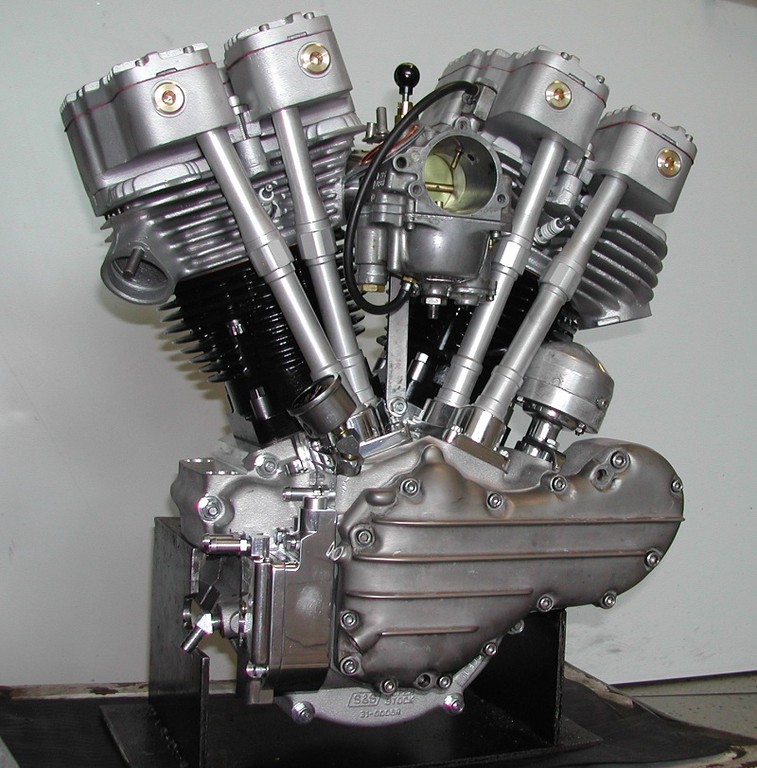

Shovelhead Motoren 1966-1984



Der Shovelhead löste  1966 dem Panhead ab, auch ihn gab es in verschiedenen Entwicklungsstufen. Die wichtigste Änderung betraf die neuen Zylinderköpfe,die Kanäle waren jetzt deutlich Stömungsgünstiger, die Auspuffbefestigung

wurde verbessert und natürlich die Rockerbox mit neuen Kipphebeln die dem Motor

auch den Namen gaben



1966-1967:Lowerend baugleich mit 65er Panhead, Zylinder und Köpfe neu

Gussölpumpe, Tillertson Vergaser

1968:  Aluminium Ölpumpe mit mehr Fördervolumen

1969:  Endlich gab es einen richtigen Kurbelwellensimmerring(vorher gab es nur einen labyrintring)

1970: Der Lateshovel erblickte das Licht der Welt,jetzt gab es mal richtige veränderungen.Der Sproketshaft wurde verlängert und die neue Lichtmaschine mit 18 Amp. rückte auf die Kurbelwelle . Die Zündung wanderte in den

Nockenwellendeckel,dadurch konnten 2 Zahnräder im Motor eingespart werden, wodurch der Motor mechanisch deutlich leiser wurde.

1971: Umstellung auf Bendixvergaser

1973: Nochmals geänderte Ölpumpe und das Ölsystem wurde auf Full Flow umgestellt was die Schmierung und Kühlung nochmals verbesserte.

1976: Die Köpfe bekamen endlich Langgewinde Zündkerzen und es gab eine verbesserte Lichtmaschine jetzt mit 20 Amp Leistung. Umstellung auf Keihin Vergaser

1978:Der 80" Motor wurde eingeführt in den FL Modellen, die Zylinder wurden am Fuß verstärkt. Neues Pinionrad in verschiedenen größen passend abgestimmt mit

dem Nockenwellenrad für mehr Laufruhe

1979 : Halbelektronische Zündung, neue Stößelcover mit O-Ring abdichtung

1980: Letztes Baujahr für den 74" Motor, Vollelektronische Zündung mit Externer Blackbox, der anfällige Fliehkraftregler hatte ausgedient

1981: Manifold abdichtung jetzt mit Rubberband

1982: Neue Ventile und Führungen jetzt mit Abschirmkappen

1983: Geänderte Pleul und Mahle Kolben

1984: letztes Baujahr für den Shovelhead der EVO wurde schon paralel gebaut und konnte alles besser



Technische Daten :

74" Motor: Bohrung 3 7/16 (87,3mm) Hub 3 31/32(100,8mm) Hubraum 1206 cc

80" Motor: Bohrung 3,498"(88,85mm)Hub 4 1/4 (107,95mm) Hubraum 1338 cc
